优化电池电极浆料混合工艺：关键技术和考虑事项

在电池制造行业中，电极浆料制备是一个关键步骤。混合质量最终决定了电池的整体性能、效率和安全性。确保活性材料、粘结剂和导电剂的最佳混合需要一个过程控制良好的系统，该系统需要平衡浆料的物理和化学性质，同时考虑粘度、温度和固体含量等因素。在本文中，我们将探讨混合过程中的关键技术和考虑因素，从选择间歇混合和连续混合中的其中一个，到实施在线监测和质量控制策略。

混合在电极浆料制备中的作用

电极浆料是包含活性材料（例如磷酸铁锂、镍锰钴氧化物）、导电添加剂（例如炭黑）、粘结剂（例如聚偏二氟乙烯）和溶剂的复杂混合物。这些成分的均匀分布对于确保电极的机械完整性和电化学性能至关重要。混合不充分的浆料会在混合物中产生不均匀性，从而导致电极上的涂层不均。这反过来会导致性能下降、电池寿命缩短，甚至在某些情况下出现安全问题，如过热或电池故障。

浆料制备的关键挑战在于实现均匀混合而不破坏活性材料。过度混合或施加过大的剪切力会导致敏感活性颗粒的损坏，从而影响电池性能。为了避免这些问题，必须仔细关注搅拌器的选择、材料添加的顺序以及对关键工艺参数的仔细监控。

间歇混合与连续混合：选择合适的方法

电池制造设施，特别是大规模的千兆工厂，可以选择使用间歇混合工艺、半连续混合工艺和全连续混合工艺。间歇混合通常用于较小的生产线，每个周期处理固定数量的浆料。相比之下，连续混合允许浆料在恒定、不间断的流中生产，这在高产量生产环境中可能具有优势。

对于电池工厂来说，连续混合系统因其能够高效处理大量材料而越来越受到青睐。一些连续过程每小时可以混合多达1400升的浆料，这使它们适合大规模生产。连续混合器通常配备先进的挤出机，以确保浆料输出的一致性，减少批次之间的差异，并确保产品的均匀性。

然而，批次混合因其在处理不同配方方面的灵活性而被广泛使用。批次混合器可以轻松适应配方变化，并处理各种材料特性。对于处理不同材料配方或较小生产批次的制造商，批次混合提供了更多的控制和灵活性。

提高浆液固体负荷的关键参数

在浆料制备中，最重要的考虑因素之一是固体负荷，它是指浆料中活性材料和其他固体成分相对于液体溶剂的比例。较高的固体负荷增加了浆料的密度，并提高了电池的整体能量密度，因为每单位体积内有更多的活性材料。然而，增加固体负荷也会提高浆料的粘度，使其更难混合和处理。

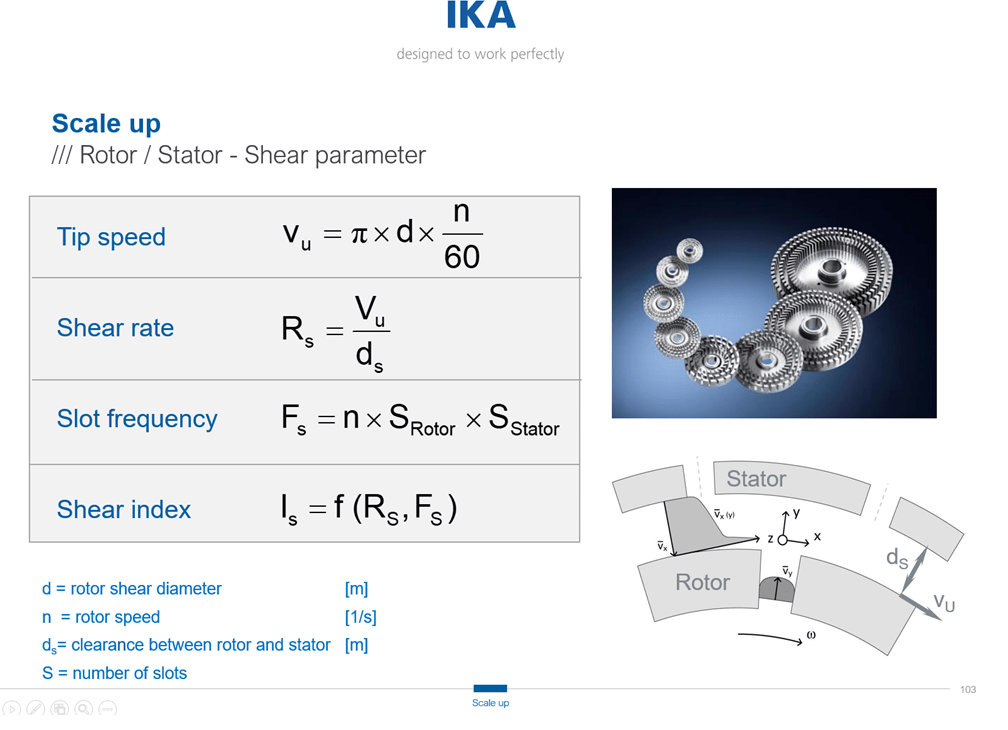

为了在不牺牲混合质量的情况下实现更高的固体含量加载，制造商需要选择能够处理更高粘度范围的混合器。配备分散装置的高剪切混合器在确保固体均匀分布于混合物中方面非常有效，即使在高浓度下也是如此。额外的具有更高容量的泵可以帮助保持更浓悬浮液在生产线中的流动。

合适的搅拌器和其他设备的选择是通过所需的悬浮液粘度和密度等关键参数来确定的。可以通过进行试点试验来确定特定悬浮液配方的最佳搅拌器尺寸和配置。这些测试帮助制造商完善并放大其工艺，同时保持悬浮液的均匀性和质量。

固液比的重要性

固液比是另一个直接影响浆料粘度、密度和加工特性的重要因素。典型的比例有所不同，固液比在50:50到60:40之间很常见，这取决于配方和所生产的电极的具体要求。减少浆料中的液体溶剂可以增加活性材料的浓度，这对提高电池的性能是有益的。然而，减少溶剂也会增加浆料的粘度，这可能需要在混合过程中进行调整，以防止结块或不完全分散。

降低液体含量也有显著的环境和经济效益。减少浆料中的溶剂最大限度地减少了在干燥过程中回收和循环利用溶剂所需的能量输入。较少的溶剂使用也减少了总废物的产生，使整个生产过程更加可持续。因此，优化固液比既是技术挑战，也是改善电池制造环境影响的机会。

材料添加顺序

材料添加到悬浮液中的顺序可以显著影响最终混合物的质量和均匀性。一种结构良好的材料添加方法可以促进每个组分的适当分散，并有助于确保活性材料在混合过程中保持完整。

在浆料制备中，常见的做法是先将溶剂与粘合剂混合。粘合剂通常是聚合物，如聚偏二氟乙烯（PVDF），它不仅起到粘合剂的作用，还作为悬浮剂，使活性和导电材料在混合物中均匀分布。一旦粘合剂在溶剂中完全溶解，然后加入导电添加剂，如炭黑。这个顺序确保导电颗粒在粘合剂溶液中正确悬浮，从而形成稳定、均匀的混合物。

活性材料通常是最脆弱的组件，因此通常最后才添加。在过程结束时添加活性材料可以最大限度地减少其暴露于高剪切力下，这可能导致颗粒破裂或降解。这一步对于保持活性材料的电化学特性至关重要，以确保最终电极能够提供最佳性能。通过仔细控制材料添加的顺序，制造商可以避免诸如分散不均、结块或颗粒降解等问题。

混合过程中的监测和质量控制

有效的质量控制对于确保电极浆料的一致性和性能至关重要。在线监测系统，如热电偶、压力传感器和液位传感器，用于实时跟踪混合过程中的关键参数。这些传感器即时反馈混合器内的温度、压力和填充水平，使操作员能够根据需要进行调整，以保持最佳条件。

温度控制特别重要，因为过高的温度会导致循环时间延长或粘结剂和活性材料的降解。制造商可以通过使用温度监测和加热/冷却系统来控制混合过程中的温度分布，确保浆料保持在所需的范围内，防止对敏感组件造成热损伤。

除了在线监测外，试点测试在质量控制中也起着至关重要的作用。通过进行试点测试，制造商可以在使用涂层的特定体积或批次之前，建立温度、压力、粘度等关键指标的基准参数。这些基准值作为放大过程的参考，有助于确保当从小规模生产转向大规模生产时，最终产品符合所需的规格。

先进的控制系统，例如联锁装置，通常被实施以增强安全性并防止工艺中断。例如，如果传感器检测到的温度或压力超过预设阈值，系统可以自动降低混合器速度或关闭工艺，以防止设备或浆料损坏。这些控制机制不仅提高了安全性，还通过避免诸如双重批次（重叠批次）或浆料过早排放等问题，帮助保持产品的一致性。

结论

电极浆料的制备是电池制造中的一个复杂且关键的过程——这个过程需要仔细控制混合参数、固体加载和材料添加。通过根据生产规模选择适当的混合方法（无论是间歇式还是连续式），制造商可以在保持所需浆料质量的同时优化效率。此外，对固液比、材料添加顺序和实时监测的精确控制，确保了最终产品达到性能和安全标准。

随着电池生产规模的不断扩大，
